本文介绍了meshlet的概念、作用以及作者自制微引擎的case。

Meshlet 是什么？为什么 GPU 渲染需要把三角形”切块”？

从一个真实场景讲起：假设你要渲染一片 78 万个三角形的地面，相机只看得到其中一小块。你当然希望”看不到的三角形就别画了”。但问题是——你以多大的颗粒度去判断”看得到还是看不到”？ 这个问题的答案，就是 meshlet 存在的原因。

这个场景我放到自制微引擎case5，可以直接clone下来运行：

https://github.com/MagicXHouse/MagicXEngine/tree/main/cases

case 5可以直观看到meshlet的剔除效率。

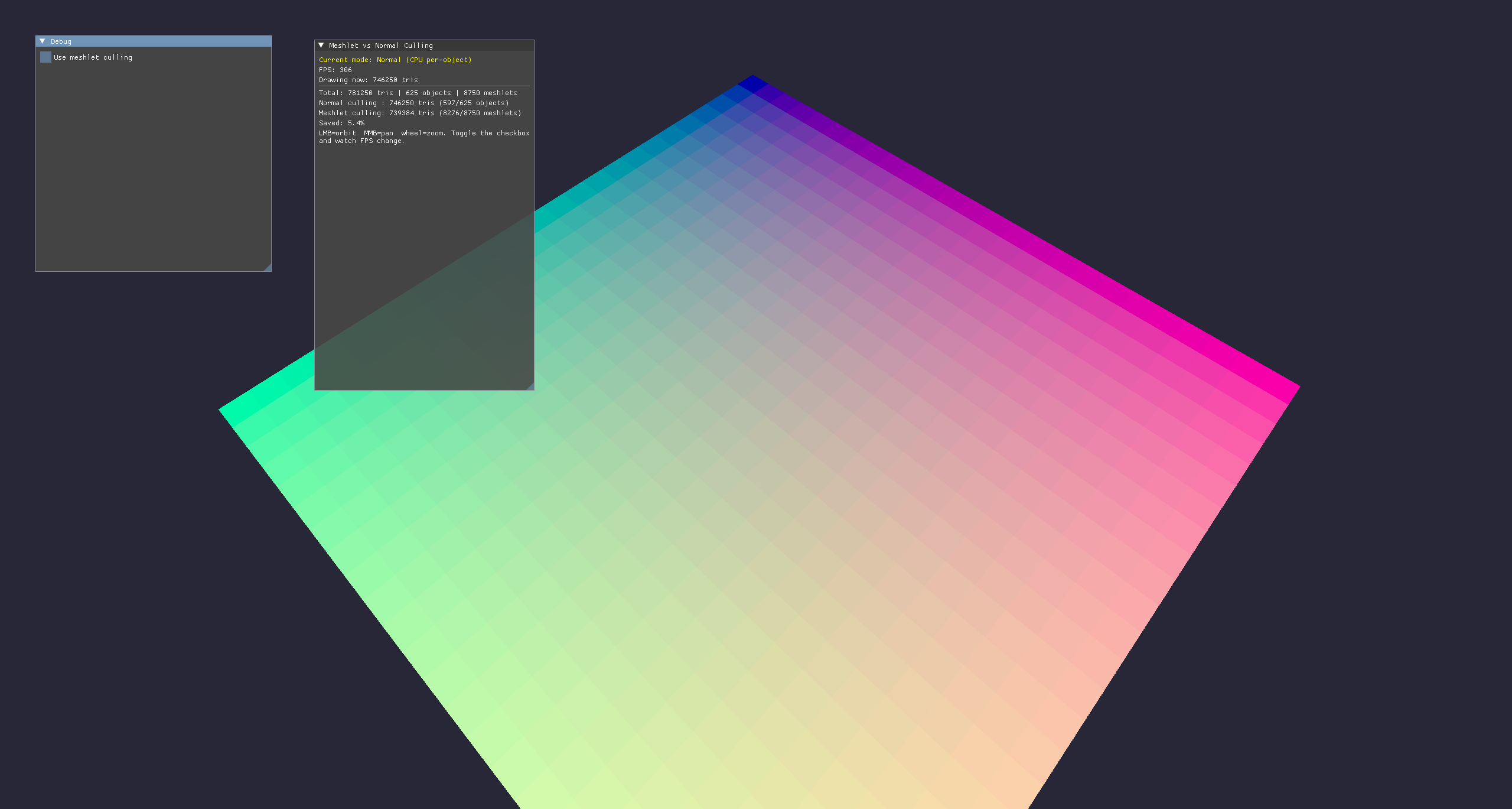

打开meshlet前，帧率300FPS+：

image-20260920115920803

打开meshlet后，帧率1000FPS+：

image-20260920115729375

一、剔除的困境：太粗不行，太细也不行

在渲染里，“剔除”（culling）的意思是：把屏幕上根本看不见的东西提前丢掉，不浪费显卡算力。判断的标准通常有两条：视锥剔除（在相机视野外吗？）和背面剔除（朝向相机的背面吗？）。

关键问题来了：拿多大的一块去判断？

方案 A：整对象剔除（太粗）

传统做法是按”对象”来。比如这个场景里，地面被拆成了 625 个小方块（patch），每个方块 1250 个三角形。CPU 每一帧给每个方块算一个包围球，判断它是否在相机视野外。

问题在于：一个 patch 太大了。只要一个方块的包围球和视野沾了一点边，哪怕实际上只有 1 个三角形可见，整块 1250 个三角形都得画。相机贴近地面的时候，几乎每个方块都”沾边”，结果就是——根本剔不掉多少，78 万三角形照样全画。

方案 B：逐三角形剔除（太细）

那干脆逐个三角形判断？78 万个三角形，每帧在 CPU 上逐个算视野，CPU 会先累死。而且 GPU 也不喜欢这种”一个三角形一条指令”的零碎任务——它喜欢批量、连续地工作。

方案 C：Meshlet —— 找一个中间颗粒度

Meshlet（网格簇）就是把一大片三角形，切成一个个”小包裹”，每个包裹里装几十个三角形。 剔除时以”包裹”为单位：整个包裹在视野外就整个丢掉，在视野内就整个留下。

这样：

  • 颗粒度足够细，能真正剔除掉大量看不见的三角形；
  • 又足够粗，一个包裹几百个顶点、几十个三角形，交给 GPU 批量处理不浪费。

一句话概括：

Meshlet 是在”逐对象太粗”和”逐三角形太细”之间，找到的一个黄金颗粒度。

二、一个形象的比喻

把整个场景想象成一张巨大的城市地图，三角形就是地图上的每一栋小房子。

  • 传统逐对象剔除：按”区”来扔地图，一个区 1000 栋房子。你站在一个区边上，哪怕只看到这个区 1 栋房子，也得把整个区 1000 栋房子都打印出来。浪费。
  • Meshlet：把地图预先切成一块块”街区”，每块几十栋房子。你只需要打印视野内（或部分在视野内）的街区，视野外的街区整块丢掉。省一大半纸。

而”怎么切街区”——这就是 meshlet 生成算法要解决的问题。

三、Case05 里的 Meshlet 算法：贪心 BFS 区域增长

我用一个真实项目（MagicXEngine 的 Case05）来讲这个算法。它的输入是一整片 78 万三角形的地面，输出是约 8000 个 meshlet。

整体思路只有三句话：

  1. 先建邻接表：搞清楚”谁和谁挨着”。
  2. 贪心 BFS 切块：从一个三角形出发，沿着”共享边”把邻居一个个拉进来，直到装不下。
  3. 算剔除信息：给每块算一个包围球 + 一个法线锥，供 GPU 剔除用。

下面逐步拆开。

第 1 步：建邻接表（谁和谁共享一条边）

遍历所有三角形，把每条边登记到”这条边被哪些三角形共享”的映射表里：

1
2
3
4
5
6
std::unordered_map<Edge, std::vector<uint32_t>> edgeTris;
for (uint32_t t = 0; t < triCount; ++t) {
    edgeTris[MakeEdge(i0, i1)].push_back(t);  // 三角形 t 的 3 条边
    edgeTris[MakeEdge(i1, i2)].push_back(t);
    edgeTris[MakeEdge(i2, i0)].push_back(t);
}

MakeEdge 有个小技巧：把两个顶点索引 swap 成”小的在前”再打包成一个 64 位整数，这样 (v0, v1) 和 (v1, v0) 会被识别成同一条边。

为什么按”边”找邻居，而不是按”顶点”？ 因为一个顶点周围可能放射出几十个三角形，按顶点扩展会把簇拉成不紧凑的”扇形”。而按边扩展，两个三角形必须实实在在贴着一条边才算邻居，簇才会长成连成一片的紧凑块。

第 2 步：贪心 BFS 切块（核心）

扫所有三角形，遇到还没被分配的，就把它当种子，开一个新的 meshlet，用队列做 BFS 往外”长”：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
std::queue<uint32_t> q;
q.push(seed);                          // 种子三角形入队
while (!q.empty()) {
    const uint32_t t = q.front(); q.pop();   // 出队一个三角形
    if (used[t]) continue;                    // 已被收过，跳过
    if (tris.size() >= maxTris) break;        // 三角形数到上限，本块结束
    if (!wouldFit(t)) continue;               // 会超顶点上限，留给下一块

    commit(t);                                // 正式收进当前簇

    // 沿 t 的 3 条边，把"共享边且放得下"的邻居三角形入队
    for (int k = 0; k < 3; ++k) {
        const Edge e = MakeEdge(mesh.indices[t*3+k], mesh.indices[t*3+(k+1)%3]);
        for (uint32_t n : edgeTris[e]) {
            if (!used[n] && wouldFit(n)) q.push(n);
        }
    }
}

两个上限（对应 mesh shader 的硬件惯例）：

  • maxVerts = 64：一个簇最多 64 个唯一顶点；
  • maxTris = 126：一个簇最多 126 个三角形。

这里藏着一个 meshlet 的核心收益——顶点复用。相邻三角形共享顶点，所以 wouldFit 判断”加入这个三角形会引入几个新顶点”：

1
2
3
4
5
6
auto wouldFit = [&](uint32_t t) {
    uint32_t newCount = 0;
    for (int k = 0; k < 3; ++k)
        if (vertStamp[mesh.indices[t*3+k]] != stamp) ++newCount;  // 没出现过 = 新顶点
    return (verts.size() + newCount) <= maxVerts;
};

结果就是：一个 64 顶点的簇，能装下约 98 个三角形（而不是 64 个）。因为每加一个相邻三角形，往往只带来 1 个新顶点。

小彩蛋：stamp 是个很巧的 O(1) 去重技巧——每个簇分配一个唯一的”戳记号”，顶点被收进当前簇就盖上这个号。判断”顶点在不在簇里”只需比较戳记，不用每次线性扫描。开新簇时 stamp++，旧戳记自动失效。

第 3 步：算剔除信息（包围球 + 法线锥）

一个簇切完，立即给它算两个”快速剔除代理”：

1
2
// 包围球：中心 = 顶点均值，半径 = 最远顶点距离// 用途：视锥剔除 —— "这个球在视野外吗？"
// 法线锥：axis = 所有面法线之和归一化，cutoff = min(面法线 · axis)// 用途：背面剔除 —— "这簇三角形的朝向全在背面吗？"
  • 包围球（bounding sphere）：GPU 判断这个簇在不在相机视野外，只需要做”球心到 6 个视锥平面的距离”测试，几个点积就搞定。
  • 法线锥（normal cone）：如果整簇三角形的朝向都背对相机，可以整簇跳过，这是背面剔除。

（本项目里法线锥目前算了但还没真正用上，是为后续背面剔除预留的。）

第 4 步：输出

每个簇生成一条描述记录（共 48 字节），并把它的三角形索引连续写入一个”重排索引缓冲”：

1
Meshlet{i}:  索引缓冲 [firstIndex .. firstIndex + indexCount)

注意：只重排索引，顶点不重排。所以顶点缓冲还是原来那一份，只是索引被打包成”一个簇一段”。

四、切完之后，GPU 怎么用这些 meshlet？

这才是 meshlet 的”爽点”所在——整个 78 万三角形的场景，剔除 + 绘制只花 GPU 上极少的几次调用：

1
2
3
4
5
6
7
8
9
① Compute 剔除（一次 dispatch）
   每个 GPU 线程处理一个 meshlet：
   拿包围球 vs 6 个视锥平面 → 可见则写 instanceCount=3，不可见写 0
   （instanceCount=0 的命令会被 GPU 自动跳过）

② 屏障（同步：compute 写完 → 图形读取）

③ 一次间接绘制 DrawIndexedIndirect
   把上一步生成的命令一次画完，GPU 自己跳过那些 0

整个过程 CPU 全程不参与——不用遍历 625 个对象、不用算 8000 次包围球。这就是所谓 GPU-Driven 的精髓：把剔除这种”脏活”也交给 GPU 干，让 CPU 彻底解放出来。

对应的 compute shader 核心逻辑：

1
2
3
4
5
6
7
// 视锥剔除：包围球 vs 6 平面
bool visible = true;
for (int p = 0; p < 6; ++p) {
    float dist = dot(pc.planes[p].xyz, m.boundingSphere.xyz) + pc.planes[p].w;
    if (dist < -m.boundingSphere.w) { visible = false; break; }
}
commands[i].instanceCount = visible ? 3u : 0u;  // 3 = 画，0 = 跳过
